CH347F开发板是以QFN28封装的CH347F型高速USB总线转接芯片为核心设计的开发板产品，具备USB总线转2路异步串口、1路I2C同步串行接口、1路SPI同步串行接口、1路JTAG接口、1路SWD接口和8个GPIO接口的功能。该开发板有3.3V和1.8V通用I/O接口电压的可选配置方式，可以满足3.3V和1.8V供电芯片对CH347芯片的需求。为了给予计算机USB接口更好的保护，在开发板的USB接口电路中包含对静电和热插拔产生异常高压（ESD）的保护芯片，同时在USB电源接口引入了毫秒级自恢复保险丝的慢过流保护和微秒级USB接口芯片过流保护，共3种USB接口的保护手段。在1.8V、3.3V和5V电源输出接口配置有过压（ESD）双向保护二极管，用于提高电源稳定性和可靠性。

CH347是南京沁恒公司推出的一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口、JTAG接口、SWD接口和GPIO接口。该芯片应用结构详见图1-1所示。

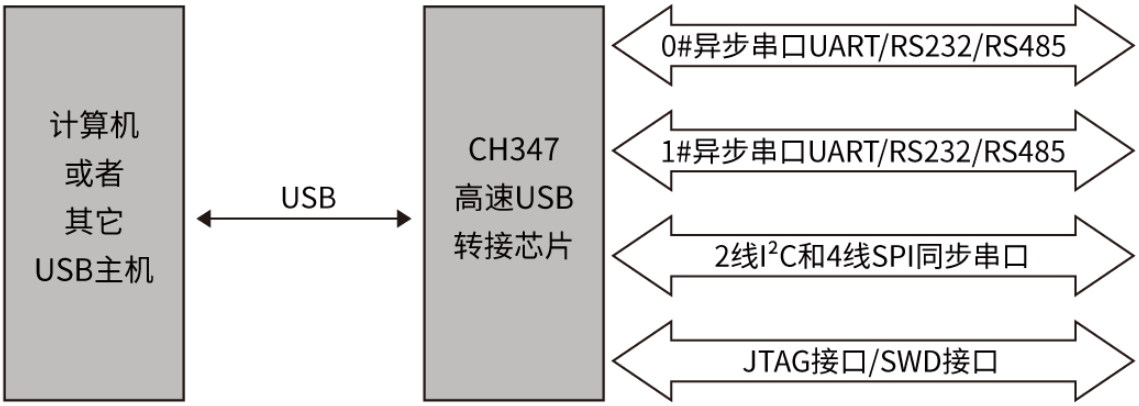

图1-1 CH347高速USB总线转接芯片功能应用结构图

CH347系列芯片提供以下两种封装型号，其封装信息详见图1-2所示：

（1）CH347F:QFN28_4×4封装，共28个引脚，无模式配置，基本能实现USB转多总线接口同时使用。本开发板采用的就是CH347F芯片，相对功能根全面。

（2）CH347T:TSSOP-20封装，共20个引脚，引脚少，需要通过模式配置，才能实现对应的功能，不支持全功能同时使用。

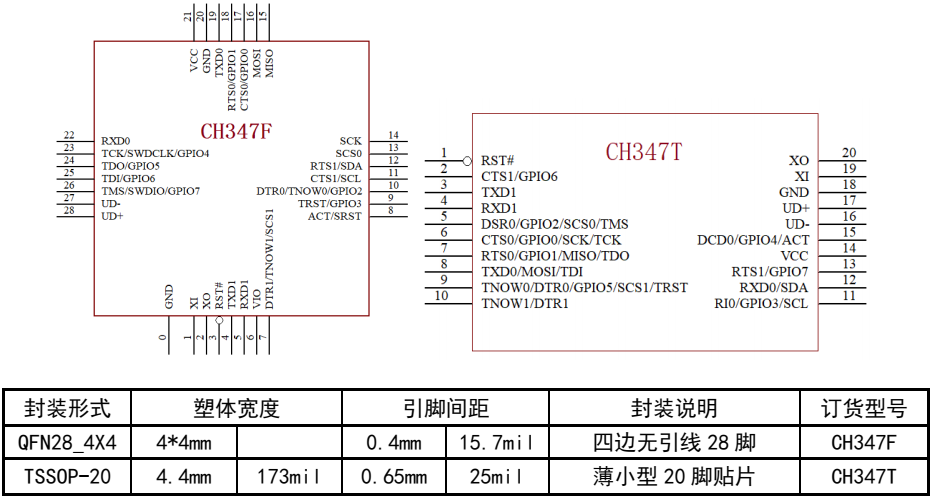

图1-2 CH347高速USB总线转接芯片封装

CH347F开发板实现高速USB总线转6种接口的功能，这6种接口功能概述为：

（1）在异步串口方式下，CH347提供了2个高速串口，支持RS485串口收发使能控制、硬件流控和常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。

（2）在同步串行接口方式下，CH347提供了1个2线I2C接口(SCL线、SDA线)，用于为计算机扩展2线同步串行接口，操作EEPROM和传感器等器件。

（3）在同步串行接口方式下，CH347提供了1个4线SPI接口(SCS线、SCK/CLK线、MISO/SDI/DIN线、MOSI/SDO/DOUT线)，用于为计算机扩展4线同步串行接口，操作FLASH和传感器等器件。

（4）在JTAG接口方式下，CH347提供了1个JTAG接口，支持4/5/6线接口(TMS线、TCK线、TDI线、TDO线、TRST线和SRST线)，用于为计算机扩展JTAG接口，操作CPU、DSP、FPGA和CPLD等器件。

（5）在SWD接口方式下，CH347提供了1个SWD接口（SWDCLK线，SWDIO线），用于为计算机扩展SWD接口，操作ARM MCU和CPU等器件。

（6）提供8路GPIO口，不过，其和其它接口功能引脚复用，需要通过上位机软件配置方可使用。

0. 关键特性

0.1. 开发板总体特性概述

（1）480Mbps高速USB设备接口。

（2）采用QFN28封装的CH347F芯片。

（3）无模式配置，同时支持USB转2路UART口、1路SPI口、1路I2C口、1路JTAG口（1路SWD口和JTAG复用，只能同时用1个）和若干GPIO口。

（4）采用Type-C接口，不分反正，方便使用。

（5）在USB的5V输入电源接口回路，采用毫秒级500mA自恢复保险丝和微秒级USB电源接口芯片做快慢双重过流保护，尽可能防止异常过流对计算机产生危害。

（6）在USB接口差分线、USB的5V电源输入接口、5V电源输出接口、3.3V电源输出接口和1.8V电源输出接口共5处关键保护点都设计有过压（ESD）保护元件，提高关键接口的抗干扰能力和可靠性。

（7）CH347F内置EEPROM，可配置工作模式、芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。

（8）CH347F开发板支持I/O独立供电，3.3V和1.8V电源电压可以通过短路块配置，2.5V电源电压需外部供电。

（9）CH347F芯片采用3.3V供电。

（10）CH347F开发板有3.3V电源指示灯和ACT指示灯。

（11）CH347F开发板采用0.8Au铜镀金排针。

（12）CH347F开发板在正反面有每根排针对应引脚的定义。方便客户使用。

（13）CH347F开发板包含4个2mm直径的固定孔，具备固定扩展板和安装铜立柱等功能。

（14）CH347F开发板尺寸：50（长）×30（宽）×12（带排针高）mm。

0.2. UART异步串口

（1）内置固件，仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。

（2）计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。

（3）硬件全双工串口，内置独立的收发缓冲区，通讯波特率支持1200bps～9Mbps。

（4）串口支持8个数据位，支持奇校验、偶校验以及无校验，支持1或2停止位。

（5）每个串口内置12K字节的接收FIFO，4K字节的发送FIFO。

（6）支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。

（7）支持CTS和RTS硬件自动流控。

（8）支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换。

（9）支持最多8路GPIO输入输出功能。

（10）通过外加电平转换器件，支持RS232、RS485、RS422等接口。

0.3. I2C同步串行接口

（1）作为Host/Master主机模式。

（2）提供SCL和SDA两根信号线，支持5种传输速度，传输频率可达1MHz。

（3）通过计算机API配合，可灵活操作2线接口的A/D、D/A、EEPROM和传感器等器件。

0.4. SPI同步串行接口

（1）作为Host/Master主机模式。

（2）提供SCS线、SCK/CLK线、MISO/SDI/DIN线、MOSI/SDO/DOUT四根信号线。

（3）支持2根片选信号线，可分时操作2个SPI接口设备。

（4）支持8位/16位数据结构，支持MSB和LSB传输。

（5）支持SPI模式0/1/2/3，支持传输频率配置，传输频率可达60MHz。

（6）支持硬件DMA发送和接收。

（7）通过计算机API配合，可灵活操作4线接口的FLASH、MCU、传感器等器件。

0.5. JTAG接口

（1）作为Host/Master主机模式。

（2）JTAG接口提供TMS线、TCK线、TDI线、TDO线、TRST线(可选)和SRST线(可选)。

（3）支持高速USB数据传输。

（4）通过计算机API配合，可灵活操作CPU、DSP、FPGA、CPLD、MCU等器件。

0.6. SWD接口

（1）作为Host/Master主机模式。

（2）SWD接口提供SWDCLK线、SWDIO线。

（3）通过计算机API配合，可灵活操作ARM MCU和CPU等器件。

0.7. GPIO接口

（1）共8个GPIO口，其和其它接口功能引脚复用，需通过上位机软件控制。

（2）CH347F 的第 17 和第 18 引脚的电源来自 VCC，为 3.3V 信号电平；其它引脚的电源来自 VIO，为 VIO 相匹配的 3.3V/2.5/1.8V 信号电平。
