1、概述

CH347F开发板是以QFN28封装的CH347F型高速USB总线转接芯片为核心设计的开发板产品，具备USB总线转2路异步串口、1路I2C同步串行接口、1路SPI同步串行接口、1路JTAG接口、1路SWD接口和8个GPIO接口的功能。该开发板有3.3V和1.8V通用I/O接口电压的可选配置方式，可以满足3.3V和1.8V供电芯片对CH347芯片的需求。为了给予计算机USB接口更好的保护，在开发板的USB接口电路中包含对静电和热插拔产生异常高压（ESD）的保护芯片，同时在USB电源接口引入了毫秒级自恢复保险丝的慢过流保护和微秒级USB接口芯片过流保护，共3种USB接口的保护手段。在1.8V、3.3V和5V电源输出接口配置有过压（ESD）双向保护二极管，用于提高电源稳定性和可靠性。

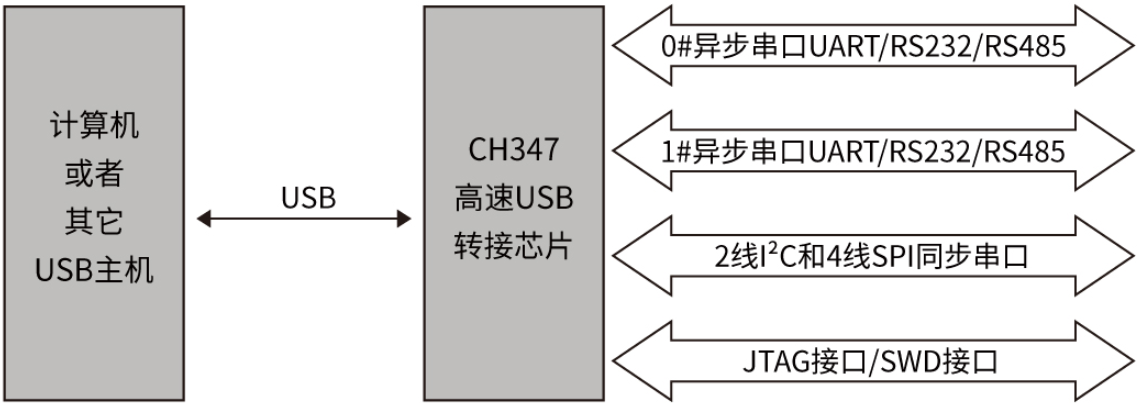

CH347是南京沁恒公司推出的一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口、JTAG接口、SWD接口和GPIO接口。该芯片应用结构详见图1-1所示。

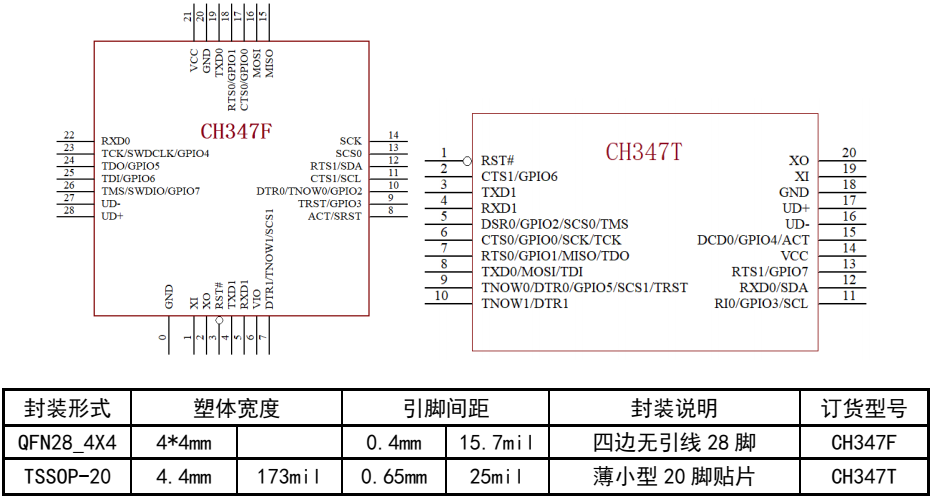

（1）CH347F:QFN28_4×4封装，共28个引脚，无模式配置，基本能实现USB转多总线接口同时使用。本开发板采用的就是CH347F芯片，相对功能根全面。
（2）CH347T:TSSOP-20封装，共20个引脚，引脚少，需要通过模式配置，才能实现对应的功能，不支持全功能同时使用。

（1）在异步串口方式下，CH347提供了2个高速串口，支持RS485串口收发使能控制、硬件流控和常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。
（2）在同步串行接口方式下，CH347提供了1个2线I2C接口(SCL线、SDA线)，用于为计算机扩展2线同步串行接口，操作EEPROM和传感器等器件。
（3）在同步串行接口方式下，CH347提供了1个4线SPI接口(SCS线、SCK/CLK线、MISO/SDI/DIN线、MOSI/SDO/DOUT线)，用于为计算机扩展4线同步串行接口，操作FLASH和传感器等器件。
（4）在JTAG接口方式下，CH347提供了1个JTAG接口，支持4/5/6线接口(TMS线、TCK线、TDI线、TDO线、TRST线和SRST线)，用于为计算机扩展JTAG接口，操作CPU、DSP、FPGA和CPLD等器件。
（5）在SWD接口方式下，CH347提供了1个SWD接口（SWDCLK线，SWDIO线），用于为计算机扩展SWD接口，操作ARM MCU和CPU等器件。
（6）提供8路GPIO口，不过，其和其它接口功能引脚复用，需要通过上位机软件配置方可使用。
